MATRIZLUNA [video]

A CONTINUACION EL VIDEO DE LA MATRIZLUNA 1F883 6x9

EFECTOS:

 MEDIA LUNA ENCENDIDA.

 LOS LEDS AZULES SE APAGAN EN ORDEN DESCENDENTE.

 EL GUSANO CORRE POR LA CIRCUNFERENCIA DE LA LUNA.

 DESTELLO DE LA MEDIA LUNA.

 LA LUNA SE APAGA Y LA MEDIA LUNA SE VA COMPLETANDO.

MATRIZLUNA 16F883 6x9

ESTA MATRIZ DE LEDS SE APLICA PARA FORMAR LA FIGURA DE UNA LUNA QUE ES IDEAL PARA ESTA TEMPORADA NAVIDEÑA.
LA MATRIZ UTILIZA LAS 6 PRIMERAS LINEAS DEL PUERTO A, RA0 - RA5, QUE SON ENFRENTADAS A LAS 8 LINEAS DEL PUERTO B Y A UNA DEL PUERTO C: RC0.

DIAMETRO 51 Cm
54 LEDS 3 mm: 13 AZULES QUE SON EL CONTORNO INTERIOR DE LA MEDIA LUNA Y  43 LEDS BLANCOS QUE CONFORMAN LA FIGURA.
5 EFECTOS.

MATRIZ DE LEDS CON 16F883 5x16 EAGLE

DOS VERSIONES DE LA MATRIZ EN ESTE EXCELENTE PROGRAMA

MATRIZ 6x16

MATRIZ 5x16

PLATAFORMA PARA DIVERSOS PIC´S





MATRIZ 16F883 5x16 (video)

EN EL VIDEO SE PUEDE APRECIAR LAS PALABRAS "MILO GONZALEZ" Y LA FORMA DE UNAS FLECHAS.

MATRIZ DE LEDS CON 16F883 5x16

PLATAFORMA DE CONTROL

CONFIGURACION DE LOS LEDS USANDO UN PIC 16F84A

PRINCIPIO PARA ENCENDER EL LED1 DE LA MATRIZ DE LEDS:

PROGRAMA              MOVLW         B'11111110'                ;RB0 en cero para aterrizar el LED1

                                    MOVWF         PORTB                        ;las  demás líneas en uno.

                                    MOVLW         B'00000001'                ;RA0 en uno es la fila donde esta

                                    MOVWF         PORTA                       ;el LED1

                                    CALL              RETARDO

                                    END

PICKIT2 CLONE USB

PICKIT2 CLONE

PROGRAMADOR PARA MICROLADORES POR PUERTO USB



EL FIRMWARE SE DESCARGA DE LA PAGINA:
www.microchip.com

 micromilo@gmail.com

NOTA:EN LA FOTOGRAFIA NO ESTA INCLUIDO EL PIN AUXILIAR.

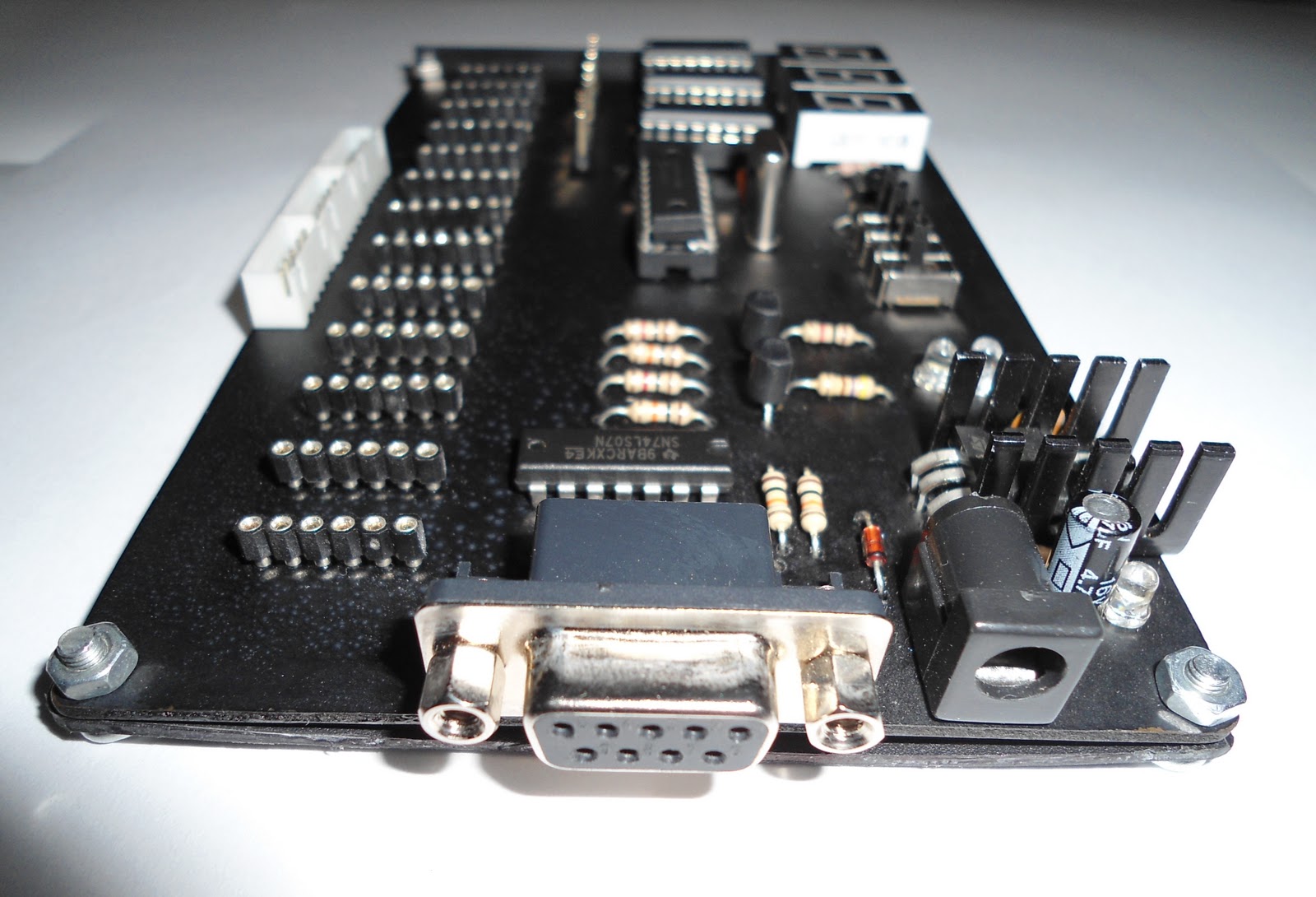

PROGRAMADOR Y ENTRENADOR PARA PIC 16F84A

ALIMENTACIÓN 12V.

PROGRAMACIÓN POR PUERTO PARALELO.

13 LÍNEAS IN/OUT.

3 PUERTOS IN/OUT

3 DISPLAYS GOVERNADOS POR 74LS47.

PUNTA LÓGICA SMD ( vídeo )

A CONTINUACIÓN EL VÍDEO DEL DESEMPEÑO DE LA PUNTA LÓGICA SMT:

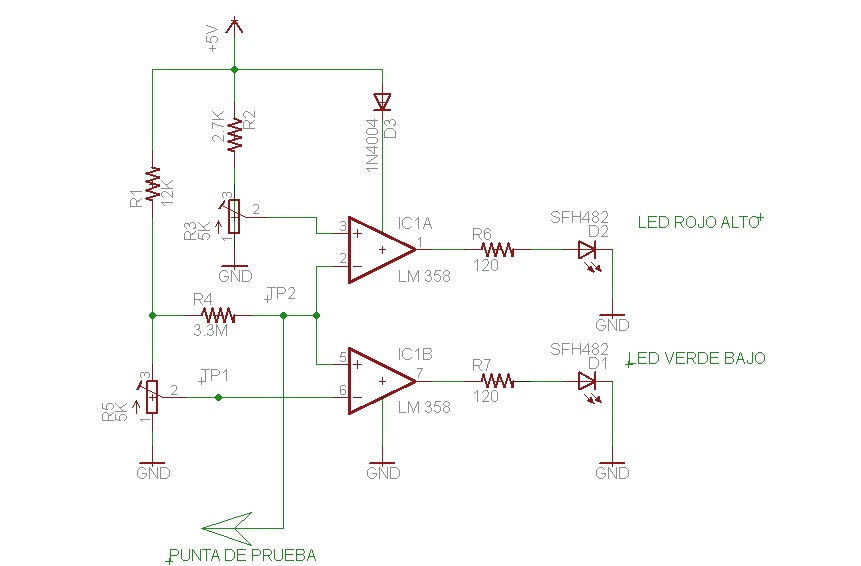

PUNTA LÓGICA SMD

PUNTA LÓGICA SMD

SE SUGIERE CONSTRUCCIÓN ALARGADA TIPO LAPICERO PARA UN MEJOR ACABADO.

ES UNA SIMPLE HERRAMIENTA CON TECNOLOGIA TTL QUE NOS PERMITE VISUALIZAR ENTRE DOS ESTADOS LÓGICOS. HIGH (Alto o "1 Lógico") Y LOW (Bajo o "0 Lógico"). EL COMPONENTE PRINCIPAL DEL CIRCUITO ES EL LM 358 QUE CONTIENE DOS AMPLIFICADORES OPERACIONALES EN SU INTERIOR Y SE ENCARGA DE COMPARAR DOS TENSIONES  AJUSTADAS POR MEDIO DE DOS RESISTENCIAS VARIABLES.
RANGO DE ALIMENTACIÓN: 5V
